Физический защитный контур для зданий, резервуаров и технологического оборудования. Подбор материалов, проектирование, поставка и монтаж с учётом условий вашего объекта.
Полимерные и металлические сетки · Пространственные каркасы · Защита сверху и по периметру
Антидроновые сетки формируют дополнительный физический барьер между беспилотным аппаратом и защищаемым объектом. Полотно размещают на пространственном каркасе, мачтах или отдельно стоящих опорах. Защита может перекрывать подходы сбоку, пространство над оборудованием либо весь выделенный участок.
В составе конструкции работают вместе сетка, стальной трос, несущие элементы и крепления. Полиамидное полотно деформируется при контакте и поглощает часть энергии движения. Трос поддерживает геометрию барьера, а каркас воспринимает нагрузки и передаёт их на опоры. Задача решения — перехватить аппарат до контакта с оборудованием и обеспечить проектный вынос защитного контура.
При выборе учитывают размеры и массу расчётной цели, направление подлёта, расстояние до оборудования, ветер, снег и условия эксплуатации. Для усиленных зон могут применяться дополнительные экраны, бронематы и контейнерные барьеры.
Защита боковых направлений подхода к объекту.
Сетчатое покрытие над кровлей или оборудованием.
Отдельный контур для наиболее важных узлов.
Материал выбирают по задаче защиты и расчётным нагрузкам. Четыре вида сеток могут использоваться отдельно или в составе комбинированного контура.
Безузловое плетение позволяет полотну растягиваться по площади и распределять нагрузку при контакте. Размер ячейки, диаметр нити и габариты полотна подбирают под проект. Крупные полотна позволяют сократить число стыков при перекрытии больших участков.
Для сетчатых оболочек, покрытий и протяжённых защитных контуров.
Полимерное полотно сохраняет форму и имеет низкое водопоглощение. Доступны исполнения с антистатическими добавками и антипиреном. Рулоны шириной 2–4 м удобны для последовательного монтажа. Заявленная группа горючести Г2 относится к соответствующему исполнению и подтверждается документами на материал.
Для решений, где важны малый вес, рулонный монтаж и свойства полимерного полотна.
Металлическое тросовое полотно отличается высокой несущей способностью. Оцинкованный трос применяют для защиты от коррозии; для отдельных агрессивных сред рассматривают нержавеющую сталь. Варианты троса и размеры полотна согласуют в спецификации.
Для металлических барьеров и участков с повышенными требованиями к прочности.
Проволочная сетка с шестигранными ячейками, также известная как сетка манье или габионная. Варианты исполнения: диаметр проволоки 0,6–3 мм, ячейки 60, 80 и 100 мм, рулоны шириной 2–5 м. Коррозионная стойкость зависит от металла и защитного покрытия.
Для протяжённых металлических ограждений и комбинированных конструкций.
Указанные размеры — доступные варианты материалов для проектирования. Рабочие характеристики и комплектность фиксируются в проекте и спецификации.
От локального экрана до пространственной оболочки: конфигурация зависит от оборудования, доступного места и условий монтажа.

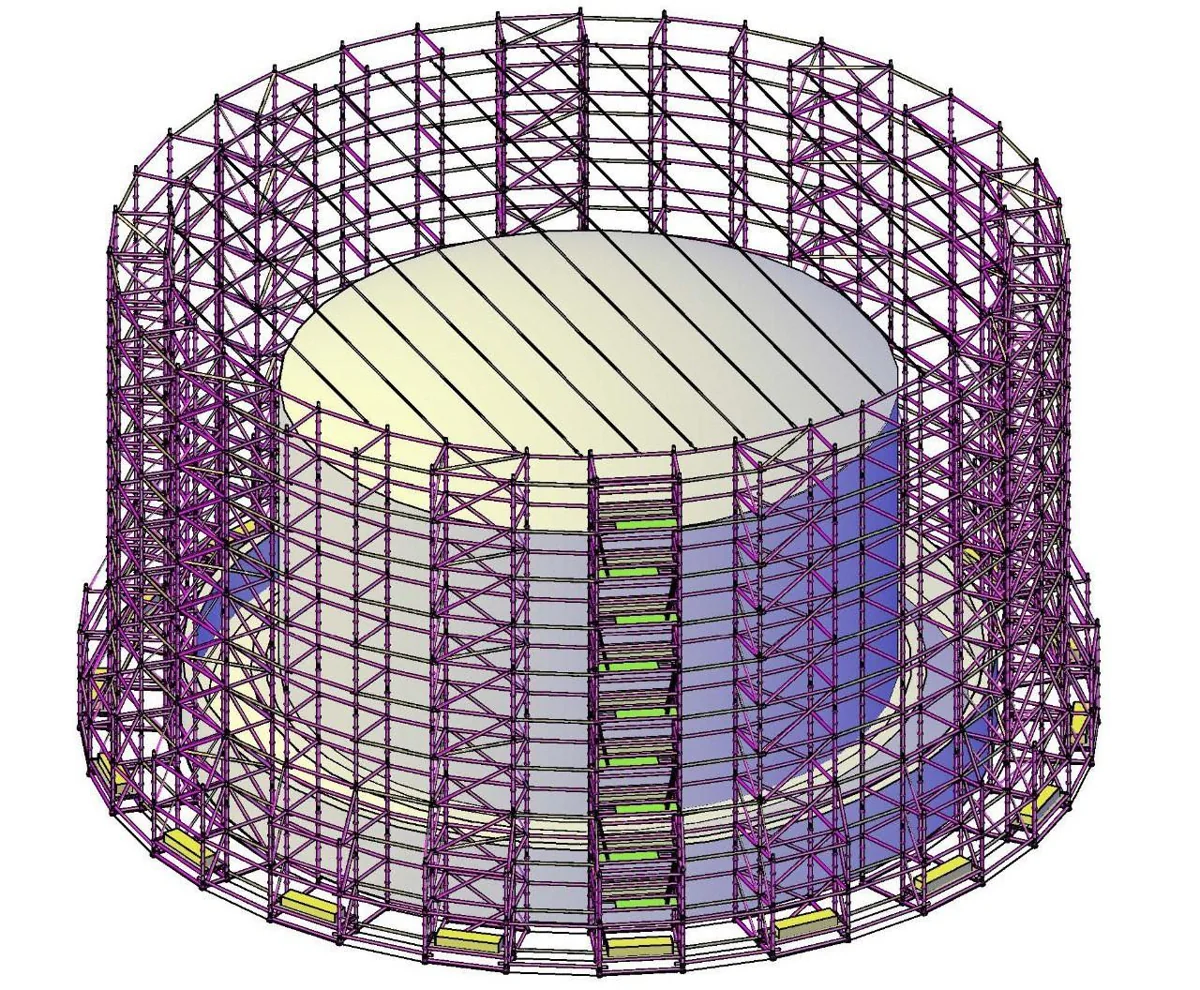

Каркас охватывает защищаемую зону по периметру и при необходимости перекрывает её сверху. Рассматриваются решения с опиранием на существующие конструкции и с независимыми опорами. Варианты крепления — анкерные узлы, магнитные крепления и контрфорсы — выбирают по основанию и расчётным усилиям. Для высотных сооружений возможна разработка специальных решений, в том числе высотой до 100 м, при подтверждении расчётами.
Пространственная конструкция объединяет несколько единиц оборудования или протяжённый технологический участок. В компоновке оставляют доступ к лестницам, трубопроводам, крановым площадкам и контрольно-измерительным приборам.
Вертикальный защитный экран со стороны расчётного направления угрозы. Геометрию, шаг несущих элементов, число слоёв сетки и вынос от оборудования определяют при разработке концепции.
Башенные опоры объединяют фермами и усиливают растяжками. Такая компоновка позволяет создать отдельный защитный рубеж вдоль фасада или границы технологической зоны.
Локальное ограждение выделяет трансформаторы и прилегающее оборудование в отдельную защищаемую зону. В проекте учитывают рабочие проходы, обслуживание, вентиляцию и требования эксплуатирующей организации.
Дополнительный рубеж может выполняться из морских контейнеров с заполнением водой, песком или гравием. Контейнерные стены сочетают с сетчатым перекрытием. Массу заполнения, устойчивость и несущую способность основания проверяют расчётом.
Модульный каркас позволяет обходить оборудование сложной формы и адаптировать конструкцию к существующей площадке. Для каркаса рассматриваются трубно-хомутовые леса с трубой 48 × 3 мм, а также мачты и стойки. Сечение, шаг опор и узлы соединений назначают по расчёту.
Сборную конструкцию можно менять, разбирать и переносить. При подходящей комплектации она сохраняет доступ к оборудованию и может использоваться для обслуживания на высоте. Возможность применения лесов заказчика или долгосрочной аренды рассматривается отдельно.
Состав подготовительных работ зависит от площадки: при подходящем основании возможно решение без устройства новых фундаментов. Необходимость изысканий и согласований определяют по принятой конструкции и условиям объекта.
Фотографии конструкций и монтажа показывают различные варианты исполнения инженерных барьеров.
Обсуждаем объект, задачу и исходные данные для предварительной оценки.
Анализируем планы, габариты, существующие опоры и условия доступа. При необходимости проводим обследование.
Определяем защищаемые зоны, схему каркаса и варианты размещения сетчатого барьера.
Рассчитываем материалы, проектирование, логистику и монтаж по выбранной конфигурации.
Разрабатываем конструкции, узлы крепления, расчёты и проект производства монтажных работ.
Формируем комплект сеток, труб, тросов, хомутов, крепежа и других проектных элементов.
Собираем опоры и каркас, устанавливаем полотна и выполняем предусмотренные проектом работы.
Проводим осмотры, ремонт и замену элементов; при необходимости — демонтаж или перенос конструкции.
Стоимость антидроновой сетки и готовой защитной конструкции рассчитывается по объёму и составу работ. На неё влияют материал полотна, площадь и высота контура, количество слоёв, необходимость верхнего перекрытия, тип опор и креплений, условия доставки и монтажа.
Для предварительного расчёта подготовьте план участка, размеры оборудования или здания, фотографии, высотные отметки и описание доступных мест крепления. Если исходных данных недостаточно, начнём с предпроектного обследования.
В проекте предусматривают ветровые и снеговые нагрузки, обледенение, коррозионную среду, доступ к кровле и инженерным системам. В документацию включают требования к осмотрам, ремонту и замене повреждённых частей.
Выбор зависит от расчётной угрозы, пролётов, нагрузки на опоры и условий эксплуатации. Рассматриваются полиамидные, полипропиленовые, тросовые и проволочные сетки; окончательный вариант фиксируется в проекте.
Да. Возможны верхнее перекрытие, боковой контур и их сочетание. Схема опирания и расстояние до оборудования определяются по площадке и расчётам.
Это зависит от основания, высоты и нагрузок. Для части модульных решений возможно размещение без новых фундаментов; для других требуются специальные опоры и подготовка основания.
Предусмотрены отдельные исполнения полипропиленовой сетки с такими добавками. Наличие добавок и заявленные свойства подтверждаются документацией на конкретный материал.
Да. Локальный контур может проектироваться для отдельного трансформатора, резервуара, инженерного узла или группы оборудования.
Состав работ может включать осмотры, ремонт, замену полотен и креплений, а также демонтаж. Периодичность и объём обслуживания согласуются в документации и договоре.
Сетчатые конструкции образуют физический рубеж в составе общей системы защиты объекта. Их размещение согласуют с зонами наблюдения, инженерными системами и режимом эксплуатации предприятия.
Пришлите план, размеры и фотографии. Обсудим конструкцию, состав работ и исходные данные для расчёта.
Сравнивайте одинаковый объём: полотно, крепления, несущую конструкцию, доставку и монтаж. Выберите вопросы для обсуждения с поставщиком.
Только при одинаковом составе и условиях поставки. Отдельно сверяйте полотно, крепления, опоры, основания, доставку, монтаж и документацию: эти позиции могут не входить в указанную цену.
Возможность крепления определяется после проверки конструкций и нагрузок. Наличие ограждения само по себе не подтверждает, что оно рассчитано на дополнительную систему.
Попросите документ с критериями класса, описанием испытанной конструкции и условиями испытаний. Затем проверьте, соответствует ли предлагаемая комплектация этому описанию.
Порядок осмотров, доступ к креплениям, критерии замены повреждённых элементов и гарантийные условия. Состав этих работ фиксируется в документах на конкретную систему.
Укажите тип сооружения, размеры защищаемой зоны и требуемый объём: поставка полотна, комплект конструкции или проект с монтажом. В предложении отдельно сравнивайте материалы, несущую систему, основания, доставку, работы и передаваемые документы.
