Секторный контроль надводной обстановки. Поставку и включение станции в систему предприятия согласуем по техническому заданию.
Обсудить решение

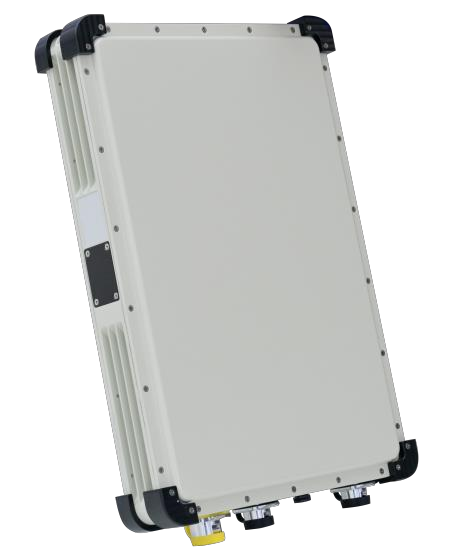

ОРИОН М1 относится к средствам наблюдения за надводными целями. Её рассматриваем для прибрежной и портовой инфраструктуры; назначение этой модели отличается от РЛС воздушного наблюдения. Для защиты от БПЛА выбирается станция с соответствующим подтверждённым назначением.
ОРИОН М1 включён в каталог как станция наблюдения за надводными целями. Для него указан диапазон 100 м–8 км и обзор не менее 90° по азимуту и 9° по углу места. Эти параметры не следует использовать как обещание обнаружения БПЛА: воздушное наблюдение требует оборудования соответствующего назначения.
В материалах указаны масса не более 5,5 кг, мощность не более 65 Вт и RJ45. Для судового или прибрежного применения дополнительно проверяют допустимые условия эксплуатации, требования к креплению и документы на выбранное исполнение. Участие станции в комплексном мониторинге акватории согласуют по интерфейсам.
Дальность в техническом листе относится к определённому типу цели и условиям измерения. Эффективная площадь рассеяния, высота цели и радиолокационная обстановка влияют на результат. Параметры шкалы отображения и фактической дальности обнаружения рассматриваются раздельно.
В спецификации фиксируем станцию, доступное программное обеспечение, элементы питания, соединения и крепления. Комплектность определяется выбранным исполнением. Документы на изделие и требования к эксплуатации согласуются до заключения договора.
Проверяем формат данных, сетевые интерфейсы и совместимость с рабочим местом оператора. События радиолокационного наблюдения должны быть доступны сотрудникам, ответственным за мониторинг. Перечень передаваемых данных и функций управления закрепляем в проектной документации.
Предпроектный этап позволяет проверить условия эксплуатации и ограничения существующей инфраструктуры. Затем согласуем проект, поставку, ввод в эксплуатацию, обучение и сервис. Актуальные характеристики и сроки поставки подтверждаются коммерческим предложением.
| Дальность для надводных целей | 100 м — 8 км для кораблей |
|---|---|
| Обзор по азимуту / углу места | Не менее 90° / 9° |
| Диапазон | C-диапазон |
| Интерфейс | RJ45 Ethernet |
| Масса | Не более 5,5 кг |
| Потребляемая мощность | Не более 65 Вт |
Параметры по техническим материалам линейки. Дальность относится к указанному типу цели и условиям; комплектность подтверждается спецификацией.
Сопоставляйте показатели для одинаковой категории цели, ЭПР и условий измерения. Шкала отображения и дальность обнаружения — разные параметры.
Возможность определяется поддерживаемыми протоколами, форматами данных и функциями рабочего места. Проверка интерфейсов входит в проект интеграции.
Перечень документов, комплектность и условия эксплуатации фиксируются в спецификации выбранного исполнения.
Рассматриваем оборудование и инженерные работы в общей архитектуре проекта.
