Круговой обзор и траекторное сопровождение. Поставку и включение станции в систему предприятия согласуем по техническому заданию.
Обсудить решение

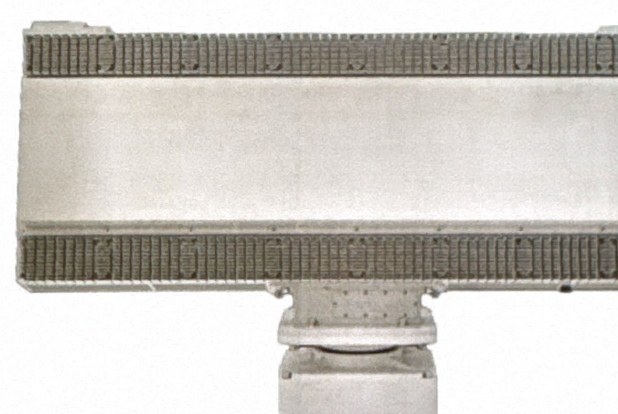

РЛС ОРИОН Т1 обнаруживает воздушные объекты и помогает оператору получать сведения об их движении. В комплексной системе станции отводится задача радиолокационного наблюдения: информация сопоставляется с данными пассивных детекторов и оптического контроля.
Для ОРИОН Т1 указан диапазон 350 м–10 км, круговой азимутальный обзор и угол места 0–40°. Сопровождение не менее 200 целей рассматривается отдельно от дальности и характеристик обзора. В проекте определяют, какие сведения станции должны быть доступны оператору и как они сопоставляются с другими источниками.
Технические материалы приводят питание 48 В, массу 70 кг и Gigabit-интерфейс. До поставки согласуют требования к источнику питания, соединениям и обслуживанию. Сетевую интеграцию проверяют по документации: физический интерфейс не определяет полный набор функций обмена.
Дальность в техническом листе относится к определённому типу цели и условиям измерения. Эффективная площадь рассеяния, высота цели и радиолокационная обстановка влияют на результат. Параметры шкалы отображения и фактической дальности обнаружения рассматриваются раздельно.
В спецификации фиксируем станцию, доступное программное обеспечение, элементы питания, соединения и крепления. Комплектность определяется выбранным исполнением. Документы на изделие и требования к эксплуатации согласуются до заключения договора.
Проверяем формат данных, сетевые интерфейсы и совместимость с рабочим местом оператора. События радиолокационного наблюдения должны быть доступны сотрудникам, ответственным за мониторинг. Перечень передаваемых данных и функций управления закрепляем в проектной документации.
Предпроектный этап позволяет проверить условия эксплуатации и ограничения существующей инфраструктуры. Затем согласуем проект, поставку, ввод в эксплуатацию, обучение и сервис. Актуальные характеристики и сроки поставки подтверждаются коммерческим предложением.
| Дальность по техническому листу | 350 м — 10 км |
|---|---|
| Обзор по азимуту / углу места | 360° / 0–40° |
| Сопровождение | Не менее 200 трасс |
| Интерфейс | Gigabit Ethernet |
| Масса | 70 кг |
| Питание | 48 В DC |
Параметры по техническим материалам линейки. Дальность относится к указанному типу цели и условиям; комплектность подтверждается спецификацией.
Сопоставляйте показатели для одинаковой категории цели, ЭПР и условий измерения. Шкала отображения и дальность обнаружения — разные параметры.
Возможность определяется поддерживаемыми протоколами, форматами данных и функциями рабочего места. Проверка интерфейсов входит в проект интеграции.
Перечень документов, комплектность и условия эксплуатации фиксируются в спецификации выбранного исполнения.
